Pièces forgées certifiées ABS : ce dont les chantiers navals ont besoin avant de commander des pièces marines

Un chantier naval rejette un arbre d'hélice forgé lors de l'inspection à l'arrivée. La chimie est correcte, les résultats de traction sont satisfaisants et le certificat de l'usine semble complet. Ce qui manque, c'est la signature d'un expert ABS sur le dossier de test, de sorte que le puits ne peut pas entrer dans un navire classé sans une concession ou un test répété. Cet écart peut ajouter trois à cinq semaines au calendrier d’une nouvelle construction, et le forgeage lui-même est parfaitement solide.

Les pièces forgées certifiées ABS ne sont pas simplement des pièces forgées auxquelles un rapport de test est joint. Il s'agit de composants fabriqués dans le cadre d'un accord d'enquête avec l'American Bureau of Shipping, où la qualité du matériau, la chaleur de l'acier, le parcours de forgeage, le coupon de test, les enregistrements de traitement thermique et les dimensions finies sont vérifiés par rapport aux règles ABS pour les matériaux et le soudage. Le certificat est la dernière étape de cette chaîne, et non la totalité.

Ce guide couvre ce que confirme le certificat, quelles pièces forgées en ont normalement besoin, comment les étapes d'enquête s'intègrent dans un itinéraire de production normal et les points de défaillance qui entraînent le plus de retouches.

Ce que confirme réellement un certificat ABS sur une pièce forgée

L'ABS fonctionne à deux niveaux, et leur confusion entraîne la plupart des retards. La première est l'approbation du fabricant, par le biais d'une approbation des travaux ou d'une évaluation de la fabrication confirmant que l'usine, le contrôle des processus et les installations d'essai conviennent à l'étendue de la fourniture. La seconde est la certification du produit individuel, où un géomètre vérifie qu'un article ou un lot spécifique a été fabriqué selon une qualité acceptée, testé selon les besoins et traçable à la chaleur de son acier.

Pour les arbres, ABS reconnaît les qualités de forgeage du grade 2 au grade 5, avec une limite d'élasticité croissante et un contrôle plus strict de la chimie et du traitement thermique à mesure que la nuance augmente. Les pièces structurelles et de retenue de pression suivent des chapitres de règles distincts. Un grade supérieur n'est pas automatiquement meilleur : un puits de grade 5 exige un contrôle plus étroit du four, et tout écart dans le dossier de traitement thermique devient un risque direct de certification.

Quelles pièces forgées nécessitent normalement une certification ABS

Sur un navire classé, l'exigence suit la fonction. Les composants dont la défaillance coûterait cher à la propulsion, à la direction ou à une enveloppe de pression sont ceux qu'ABS s'attend à voir faire l'objet d'une enquête.

• Arbres d'hélice, arbres intermédiaires, arbres de tube d'étambot et arbres de poussée
• Crosses de gouvernail, pivots de gouvernail et composants de support de gouvernail
• Pièces forgées d'accouplement et de bride qui font partie de la ligne d'arbre
• Boulons, goujons et écrous hydrauliques marins pour accouplements et ensembles de gouvernails
• Engrenages, pignons et arbres pour boîtes de vitesses principales de propulsion
• Machinerie de pont et composants d'amarrage là où la notation l'exige

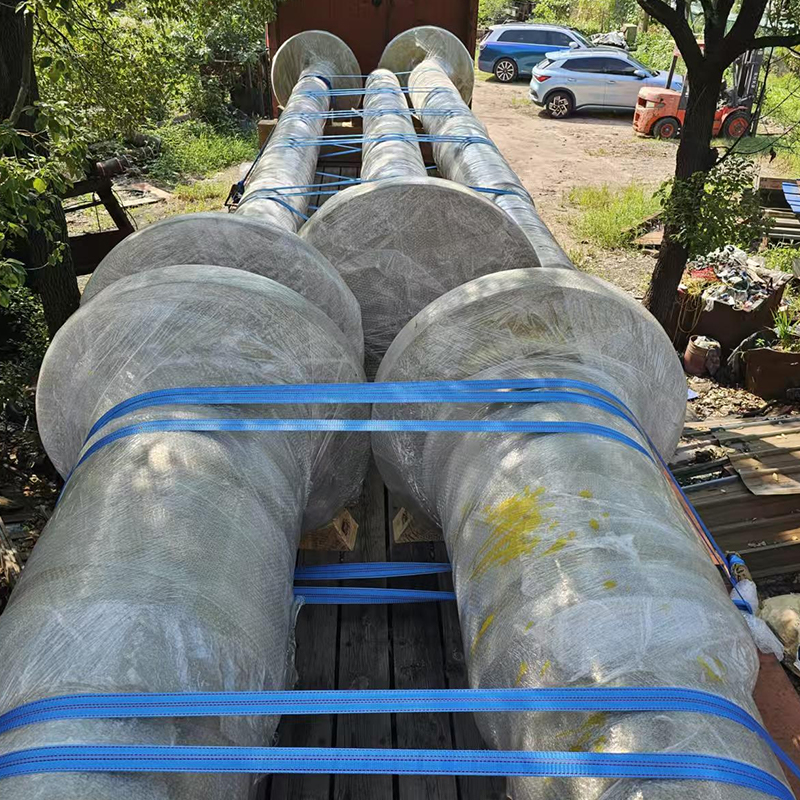

Pièces forgées d'arbre d'hélice pour navires marins classés Forgeage d'arbres d'hélice C45E pour transmissions marines critiques, avec un poids de 10 500 kg et de grandes dimensions ; Vérifiez les besoins d’enquête avant de commander. Voir le produit →

Les pièces extérieures à la chaîne de propulsion et de direction sont traitées différemment. Un arbre de pompe ou un support forgé peut ne nécessiter aucune certification d'unité, ou seulement un certificat de matériau, selon la notation de classe et l'État du pavillon. Réglez cette question avant de passer la commande, et non une fois le forgeage terminé. Une vision plus large de la même famille se trouve dans notre pièces forgées pour machines navales et portuaires gamme.

Le parcours d'enquête, du bon de commande à la livraison

La certification est une séquence et chaque étape s’enclenche dans la suivante. Avancer permet rarement de gagner du temps.

1. Vérification des règles et révision des dessins : confirmez la notation de classe, la qualité requise, le calendrier des tests et toute température d'essai d'impact avant la publication du dessin.
2. Sélection des aciers : chaque chaleur doit être traçable et, le cas échéant, réalisée par une usine agréée. Une note similaire provenant d’une source non approuvée ne peut pas être obtenue par des tests seuls.
3. Forgeage : le taux de réduction, la plage de température de forgeage et le nombre de réchauffages sont enregistrés. La réparation du soudage n'est pas une décision d'atelier ; il nécessite une approbation préalable et généralement un traitement thermique répété.
4. Traitement thermique : normalisation ou trempe et revenu selon la qualité, avec graphiques du four, position de charge et enregistrements des thermocouples conservés pour le dossier de certification.
5. Echantillon d'essai : prélevé sur un prolongement de la pièce forgée, ou sur une éprouvette forgée séparément bénéficiant du même taux de réduction et du même traitement thermique que la pièce qu'elle représente.
6. Essais devant témoin : essais de traction, d'impact et de dureté effectués en présence de l'expert ou sous un arrangement de surveillance convenu pour les travaux approuvés.
7. Examen et contrôle dimensionnel : examen par ultrasons jusqu'au niveau d'acceptation requis, inspection par magnétoscopie sur les surfaces finies lorsque spécifié et rapport dimensionnel par rapport au dessin approuvé.
8. Marquage et délivrance du certificat : numéro de coulée, grade, identité de la pièce et cachet du géomètre appliqué pour que la traçabilité survive à l'usinage et à la peinture.

Points d'inspection que les acheteurs devraient verrouiller avant la sortie

La plupart des litiges concernant les pièces forgées certifiées ABS remontent à des détails convenus trop tard. Ces articles méritent d’être inscrits sur le bon de commande.

• Correspondance de note : la note sur le dessin doit correspondre à une note acceptée pour cette candidature. Monter d'un niveau modifie les exigences et le contrôle du four.
• Position des coupons d'essai : les coupons proviennent normalement d'un prolongement dans la direction de la contrainte principale d'utilisation et non du corps de la pièce.
• Portée du test : essai de traction par chaleur, essai d'impact à la température de conception et étude de dureté sur la section où la règle l'exige.
• Niveau et couverture de l'examen : convenez à l'avance du plan de numérisation, de la norme de référence et du format de rapport, sinon la pièce peut nécessiter un deuxième examen après un usinage grossier.
• Politique de réparation : pas de réparation de soudure sans approbation, et pas de mélange d'indications de surface sans procédure documentée.
• Surépaisseur d'usinage : car les tolérances forgées et finies sont des choses différentes. Laissez suffisamment de stock pour l'examen et l'usinage final sans couper en dessous de la section spécifiée.
• Ensemble de documentation : certificat, tableaux de four, rapports d'essais, rapports d'examen et rapport dimensionnel, tous référencés à la révision du dessin.

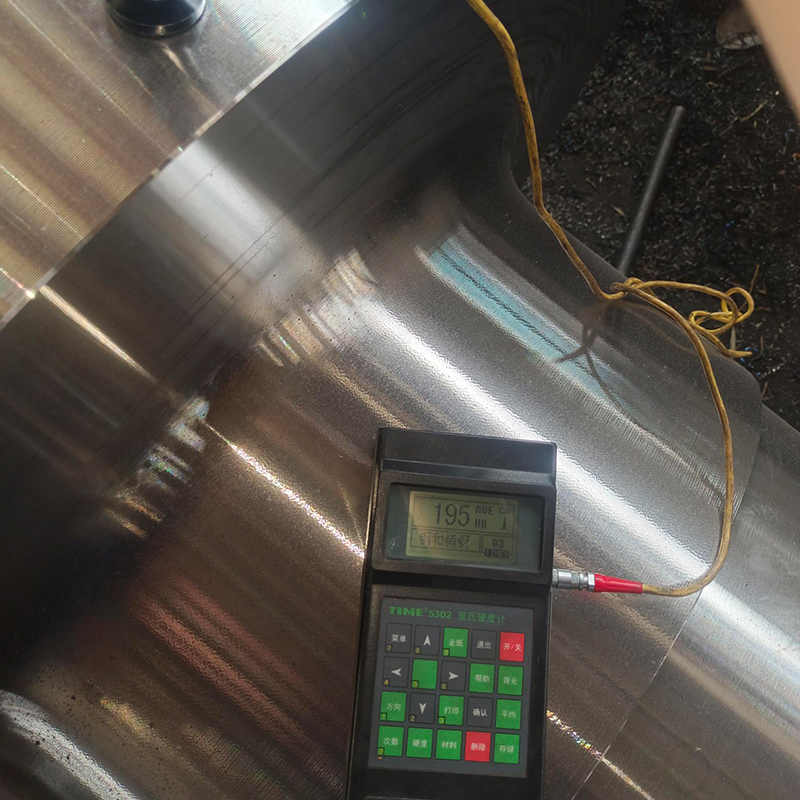

Pièces forgées d'arbre intermédiaire marin en acier C45E Forgeage d'arbre intermédiaire C45E, 12 100 kg, avec traitement thermique et usinage de précision ; convenir des dossiers de tests et de traitements au début du bon de commande. Voir le produit →

Les dossiers de traitement thermique constituent souvent la partie la plus faible d’un dossier fournisseur. Notre résumé des bases du traitement thermique des métaux explique quels paramètres un géomètre voudra voir.

Pourquoi les pièces forgées certifiées ABS sont rejetées ou retardées

En pratique, les rejets proviennent rarement d’un essai de traction raté. Ils proviennent de lacunes dans les preuves.

• Un certificat couvrant la chaleur de l'acier mais pas l'article individuel, ce qui rompt la traçabilité unitaire.
• Un coupon de test forgé à partir d'une chaleur différente ou soumis à un traitement thermique différent de celui de la pièce finie.
• Dispersion de dureté au-delà de la limite de la règle, indiquant une transformation incomplète lors de la trempe.
• Essais d'impact à une mauvaise température ou avec une mauvaise orientation de l'éprouvette.
• Examen par ultrasons effectué avant le traitement thermique final, les résultats ne représentent donc plus l'état livré.
• Graphiques de four manquants ou enregistrement de charge qui ne peut pas relier la pièce à un cycle spécifique.
• Réparation de soudure non autorisée découverte lors de l'enquête finale.
• Marquage perdu lors de l'usinage, ne laissant aucun moyen de relier la pièce finie à son certificat.

Chacun de ces problèmes est peu coûteux à prévenir et coûteux à corriger. Une fois l'usinage final d'un arbre terminé, un nouveau test implique généralement la mise au rebut du matériau ou la négociation d'une concession.

Délai, coût et valeur des travaux approuvés

La certification entraîne un coût réel : des coupons supplémentaires, la présence d'un géomètre, un examen supplémentaire et une charge de travail de documentation parallèle à la production. Pour un premier article, comptez une à trois semaines de délai supplémentaire. Pour les commandes répétées produites dans le cadre d'un accord de travail approuvé, cela peut être réduit à quelques jours car l'inspection repose sur une surveillance plutôt que sur une présence à chaque test.

Le meilleur levier est de choisir un faussaire qui contrôle toute la chaîne en interne. Chaque processus sous-traité est un autre transfert de traçabilité et une autre chance pour que les enregistrements arrivent incomplets.

ACE Group fabrique des composants forgés sur un site de 55 acres dans le Jiangsu avec plus de 50 018 mètres carrés d'espace de production couvert, mis en service en novembre 2025. L'atelier utilise des marteaux électrohydrauliques de 3 tonnes, 5 tonnes et 15 tonnes et des laminoirs à anneaux verticaux de 1 mètre et 1,5 mètre, soutenus par des fours de chauffage au gaz, des fours à résistance de traitement thermique, des réservoirs de trempe, des équipements de trempe par induction et des centres d'usinage. Le forgeage, le traitement thermique, l'usinage, la fabrication par soudage et le revêtement de surface sont regroupés sous un seul système qualité, qui maintient intacte la traçabilité du numéro de chaleur depuis la prise d'acier jusqu'à l'expédition.

Pièces forgées de gouvernail pour systèmes de direction marins Pièces forgées de mèche de gouvernail lourde en 316L, 45E et 40Cr, exemple 8 700 kg et D522 × 6 002 mm, fournies sur dessin pour examen de classe. Voir le produit →

Les arbres, les composants de gouvernail de direction, les pièces forgées de brides et de boulons, les ébauches d'engrenages et les pièces personnalisées non standard sont fournis selon le dessin, avec des dossiers de tests et de traitement préparés pour l'examen de classe. Lorsque la notation, la note et le calendrier des tests sont confirmés au stade du devis, le parcours de certification devient prévisible.

Les pièces forgées certifiées ABS réussissent ou échouent sur la préparation plutôt que sur la qualité de l'acier. Réglez la note, le coupon de test, le niveau d'examen et la documentation définie avant le début de la première manche, et l'arpenteur devient un point de contrôle sur un itinéraire planifié au lieu d'un obstacle à la fin de celui-ci.
